Kanalinspektion
Mit modernster Kameratechnik schaffen wir Klarheit über den Zustand Ihrer Abwasserleitungen. Im Rahmen der Kanalinspektion untersuchen wir Hausanschlüsse, Grundstücksentwässerungsanlagen und öffentliche Kanalnetze bis DN 2000.
Kanal-inspektion
vom Anschluss bis zum Hauptkanal
Abwassersysteme bestehen aus verzweigten Leitungsnetzen mit unterschiedlichen Dimensionen. Schäden können sowohl in kleinen Hausanschlüssen als auch in großen Hauptkanälen entstehen. Die Kanalinspektion kommt daher sowohl im kommunalen Bereich zur Sicherstellung der Infrastruktur als auch bei privaten und gewerblichen Entwässerungssystemen zum Einsatz.
Grundstücks-
entwässerungsanlagen
Wir prüfen Hausanschlüsse, Grundleitungen und Grundstücksentwässerungsanlagen ab DN 100 mit moderner Kameratechnik.
- Hausanschlüsse & Grundleitungen
- TV-Inspektion ab DN 100
- Zustandsbewertung & Dokumentation
Anschlussleitungen und verzweigte Netze ab DN40
Mit Schiebe-, Einspül- und Satellitenkameras untersuchen wir auch komplexe Leitungsverläufe ohne aufwendige Freilegung.
- Seitenkanalinspektion
- Schiebe- oder Einspültechnik
- Satellitenkameras für Abzweigungen
Öffentliche Kanalnetze bis
DN 2000
Von kommunalen Hauptkanälen bis zu großen Sonderbauwerken führen wir Kanal-TV-Inspektionen präzise und normgerecht durch.
- Hauptkanäle bis DN 2000
- Schächte & Bauwerke
- Dichtheitsprüfung integrierbar
Leistungen im Überblick
- Kanal-TV-Inspektion bis DN 2000
- Inspektion von Hausanschlüssen & Grundleitungen
- Seitenkanalinspektion mit Schiebe- oder Einspültechnik
- Satellitenkamera für verzweigte Leitungsnetze
- Schachtinspektion & Bauwerksprüfung
- Muffen- und haltungsweise Dichtheitsprüfung
- 3D-Kanalvermessung mit ASYS 3D
- Digitale Dokumentation & Lageplanerstellung
Präzision statt Schätzung: Der digitale Zwilling Ihres Netzes
Für eine ganzheitliche Bewertung von Entwässerungssystemen setzen wir auf das ASYS 3D-System, ein zuverlässiges Verfahren zur hochpräzisen Erfassung und Dokumentation von Kanalverläufen. Besonders bei weitverzweigten Grundstücksentwässerungsanlagen (GEA) bietet diese Technologie entscheidende Vorteile.
Reale Bestandspläne
Elektronische Messung des gesamten Verlaufs – kein Schätzen von Bögen oder Abzweigen mehr nötig.
Direkte Datenintegration
Die gewonnenen 3D-Daten lassen sich über standardisierte Schnittstellen sofort in Ihre bestehenden GIS-Systeme exportieren.
Wirtschaftliche Planung
Ein digitaler Leitungsbestandsplan ist die zwingende Voraussetzung für jede effiziente Instandhaltung und zuverlässige Sanierungsplanung.
Kanal-TV-Inspektion
Unsere technische Ausstattung

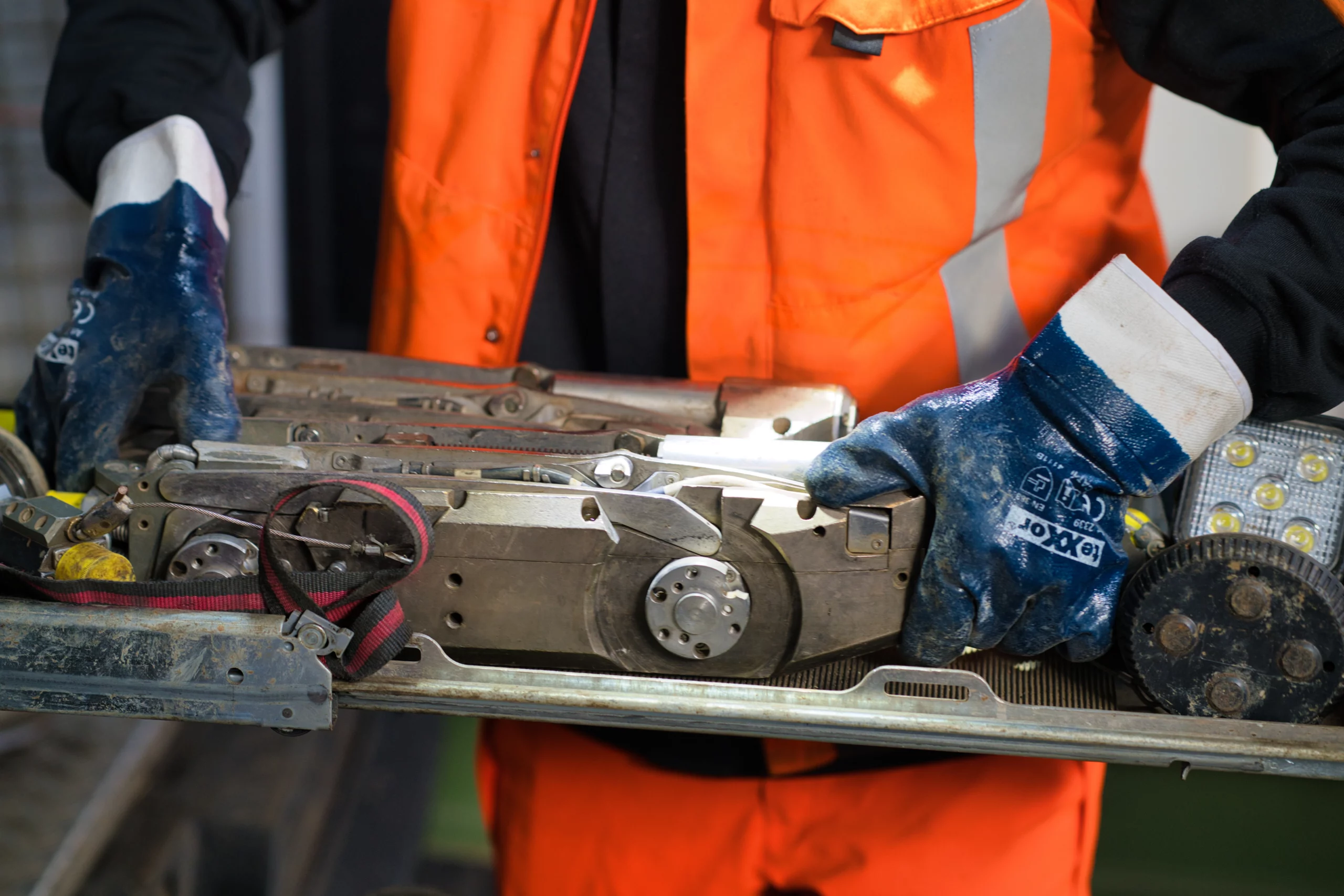

Durch unterschiedliche Fahrzeugkonfigurationen decken wir jedes Einsatzszenario ab. Unsere Einheiten sind mit digitaler Bildtechnik und hochauflösenden Dreh- und Schwenkkopfkameras für eine lückenlose Inspektion ausgestattet.
-
Dimensionen: Vollständige Kanalinspektion von DN 100 bis DN 2000.
-
Anschlussleitungen: Anschlusskanalinspektion mit Schiebe- oder Einspültechnik
-
Reichweite: Kabellängen bis 500 m ermöglichen die Untersuchung langer Haltungslängen ohne zusätzliche Schachtöffnungen.
-
Satellitenkameras: Untersuchung von Anschlusskanälen direkt vom Hauptkanal aus – inklusive Abbiegen in verzweigte Grundleitungsnetze mit der Lindauer Schere.
-
Schachtinspektion: Inspektion von Schächten mit einem 3D-Kugelbildscanner
Kanal-TV-Untersuchung und Seitenkanalinspektion
Die TV-Inspektion ist das zentrale Verfahren zur Aufnahme aller Zustände in Abwasserkanälen und Leitungen, als Vorbereitung für die darauffolgende Zustandsbewertung. Mit hochauflösender Kameratechnik werden Haltungen und Leitungen von innen untersucht und Schäden wie Risse, Ablagerungen oder Wurzeleinwuchs dokumentiert.
Mit modernen Satellitenkameras ist es uns möglich, Anschlussleitungen direkt vom Hauptkanal aus zu untersuchen. So können auch verzweigte Leitungsnetze ohne aufwendige Freilegung überprüft werden. Selbst mehrfache Abzweigungen innerhalb von Grundstücksentwässerungssystemen lassen sich zuverlässig erfassen.
Diese Form der Seitenkanalinspektion ermöglicht eine vollständige Bewertung des gesamten Entwässerungssystems.
3D-Kanalvermessung mit ASYS 3D
ASYS 3D bietet eine sensorgestützte Erfassung, die jede horizontale und vertikale Lageveränderung mit ca. 100 Messungen pro Sekunde registriert. Daraus errechnet das System ein topologisch korrektes 3D-Modell, das den realen Leitungsverlauf inklusive aller Winkel und Bögen exakt wiedergibt. Durch die automatische Georeferenzierung – also die Verknüpfung mit bekannten Schachtkoordinaten – entsteht ein zentimetergenauer Lageplan Ihres gesamten Netzes.
Rechtssichere Dokumentation für Ihre Kanalwartung

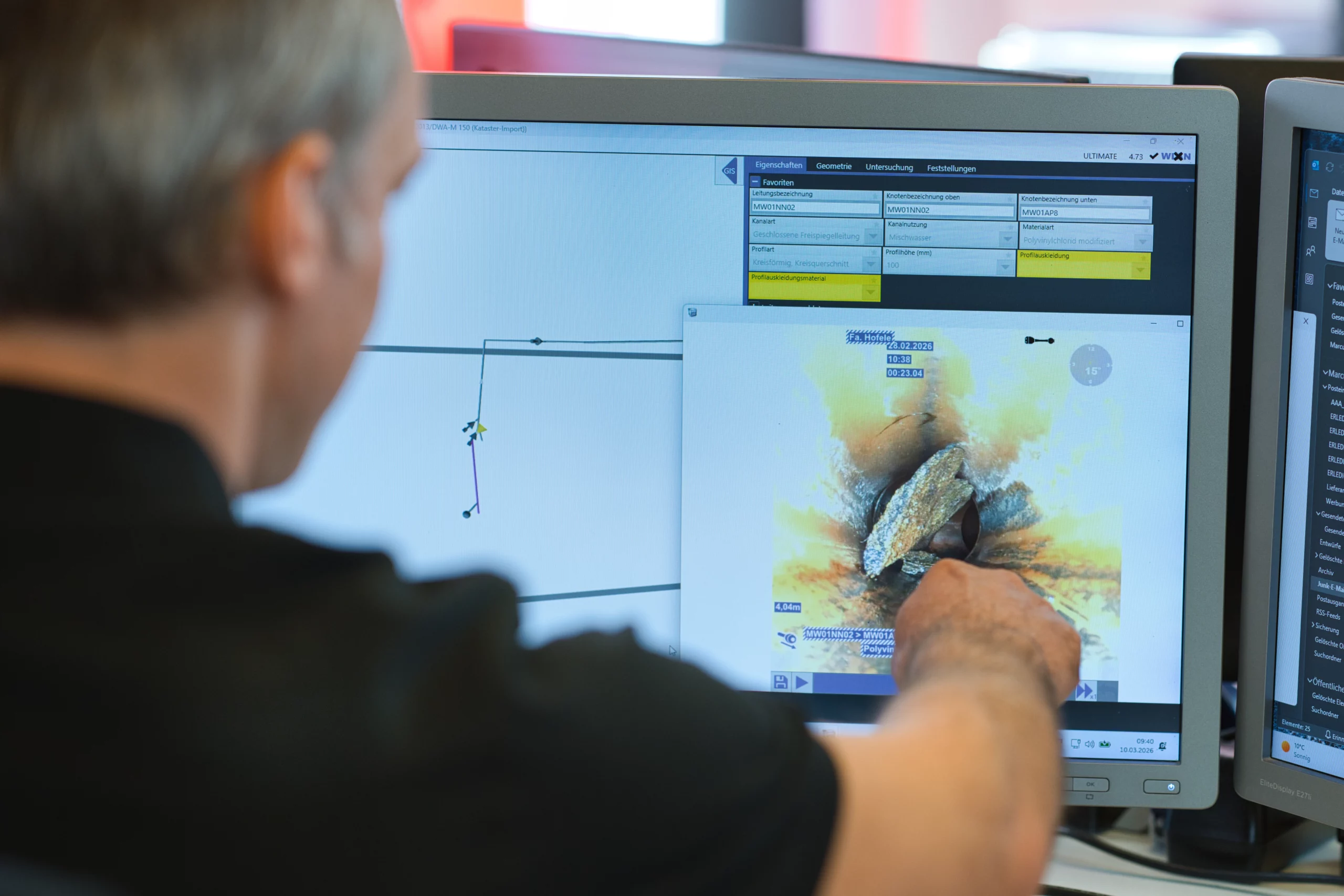

Wir liefern Ihnen eine lückenlose Dokumentation, die weit über einfache Videoaufnahmen hinausgeht. Unsere detaillierten Berichte beinhalten hochauflösende Sofortbilder und Grafiken, die als belastbare Grundlage für Ihre künftige Sanierungsplanung dienen.
Durch die Bereitstellung schnittstellenoptimierter Formate lassen sich die Ergebnisse der Kanal-TV-Inspektion ohne Umwege in Ihr Management-System oder Ihre GIS-Datenbank importieren. So schaffen wir die notwendige Transparenz für eine zielgerichtete und kosteneffiziente Kanalwartung.
Häufige Fragen zur Kanalinspektion (FAQ)
Was ist eine Kanalinspektion?
Eine Kanalinspektion ist die optische Zustandsprüfung von Entwässerungssystemen mittels moderner Kameratechnik (TV-Untersuchung). In der öffentlichen Kanalisation dient sie der Vorsorge gegen Infrastrukturschäden und Überschwemmungen, während sie im privaten oder gewerblichen Bereich den Zustand von Grundleitungen und Hausanschlüssen klärt.Welche gesetzlichen Anforderungen gelten für die Kanalinspektion?
Gemäß DIN 1986-30 sowie den länderspezifischen Eigenkontrollverordnungen (EKVO) sind Betreiber verpflichtet, ihre Entwässerungsanlagen regelmäßig auf Standsicherheit, hydraulische Leistungsfähigkeit bzw. Betriebssicherheit und Dichtheit zu prüfen. Besonders bei gewerblichen Objekten müssen diese Nachweise für den Umweltschutz lückenlos vorliegen. Wir führen die Inspektion auf Wunsch so durch, dass alle Berichte und Daten direkt als offizieller Nachweis für Behörden und Versicherungen genutzt werden können.Wie läuft eine Kanalinspektion ab?
Nach der gründlichen Kanalreinigung werden die Kamerasysteme über einen vorhandenen Schacht oder andere Öffnungen in das Netz eingebracht. Ein ferngesteuerter Fahrwagen oder eine Satellitenkamera befährt die Leitung, während zertifizierte Inspekteure den Zustand in Echtzeit am Monitor dokumentieren. Alle Zustände wie Risse, Wurzeln oder Lageabweichungen, aber auch Anschlüsse, Bögen, Sanierungen und andere Bauteile werden digital erfasst, zentimetergenau verortet und im Anschluss in einem detaillierten Inspektionsbericht dokumentiert.
